TN系統內的暫態地電位升離及防護

發表日期:2014-04-29 01:42:15   所屬分類:電阻柜技術百科   瀏覽 3037 次

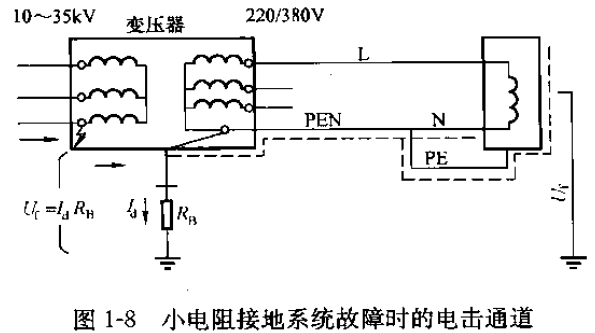

在10~35kV/0.4kV變電站內髙壓側(高壓開關柜、變壓器、避雷器)發生接地故障時,如變壓器是采用三點共同接地 (見圖1-7),而低壓側為TN系統,由于共同接地,Rb流過故障電流Id,低壓側中性點以及PEN線、PE線、N線對地電壓也同時升高電壓認也使電氣設備金屬外殼對地帶有Uf電壓,如圖1-8所示。

當電氣設備位于總等電位聯結的建筑物內,人體與可接觸的金屬外殼之間不會出現電位差,不致引起人身電擊事故和設備絕緣的擊穿,所以在位于建筑物內的暫態過電壓對人身和電氣設備絕緣不會造成傷害和破壞。

當TN系統的電氣設備在建筑物外時,例如路燈的金屬桿、戶外泛光燈的金屬外殼、廣告燈以及其他電氣設備,當變壓器接地電位因上述暫態過電壓使地電位升高,因人站立在戶外的零電 位(也不可能做成等電位)上,與這類設備外殼接觸,人體承受的接觸電壓高達幾十伏乃至上千伏,人身電擊致死的危險性甚大。

為防在低壓TN系統內因暫態電位引發的人身電擊事故可采取下列措施來預防。

1、在TN系統在建筑物內實施總等電位聯結

如果建筑物內實施總等電位聯結,由于等電位作用,建筑物內所有金屬外殼部分帶電部分都處于同一電位水平上,人身電擊事故將不會發生。

2、建筑物外的TN系統改為局部TT系統

建筑物外無總等電位聯結的戶外電氣設備另設接地裝置,作為這一部分設備的保護接地,此時電氣設備另設接地裝置與系統 接地?zé)o電氣上的聯系,成為局部TT系統,但為了保證快速切除 局部TT系統故障,必須在通向出線端裝設漏電保安器。
3、電壓互感器二次繞組中性點經過電壓保護器接地

適用于一次設備與二次設備之距離較遠的場所。

本文有電阻柜整理發布,轉載請注明!
