防人身電擊采用總等電位聯結的作用

發表日期:2014-05-04 01:39:00   所屬分類:電阻柜技術百科   瀏覽 3251 次

在正常情況下,電氣設備和線路的外露可導電部分是不帶電的。當故障時,由于過電壓或絕緣老化等原因?qū)е陆^緣損壞,使電氣設備外露可導電部分帶電,如此時人員觸及帶電的金屬封外殼,會造成觸電傷亡事故。一般而言,防觸電保護措施有設于該點電源的保護電器(熔斷器和斷路器)及時切斷電源。僅靠現有 的保護電器來切斷故障確保人身安全是不夠的,由于保護電器本身的質量問題、施工維護和管理上的問題或技術參數選擇不當?shù)葐栴},都可促使保護電器的動作不可靠,也不能杜絕接觸電壓對人的傷害。特別是前述的因瞬態地電位升高和暫態地電位升高, 對于TN系統來說是無法用保護電器來切斷該故障的。

為此,IEC和國家標準都明確規定了在采用保護電器自動切斷電源外,還應采用總等電位聯結的措施,以降低人體觸電時的接觸電壓,提離電氣的安全水平。等電位聯結的目的,是使人觸及帶電金屬外殼時的電位相近或相等。

現以TT系統內防人費電擊事故為例,來說明總等電位聯結的效果。

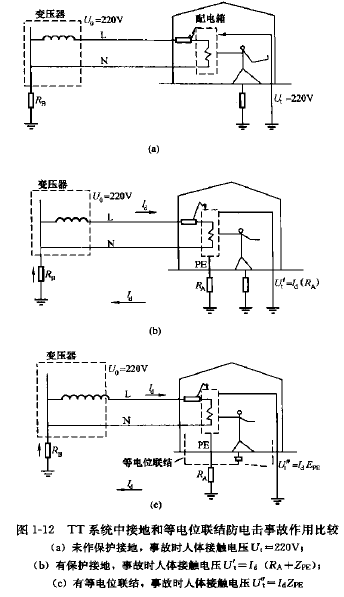

在圖1-12 (a)中為一建筑物內的220/380V裝置,TT系統供電,變電站有系統接地建筑物的電氣裝置未做接地保護, 如果電氣裝置發生相線碰殼的接地故障,人體觸及設備金屬外殼時,接觸電壓認將為相對地電壓220V,電擊致死危險性極大。

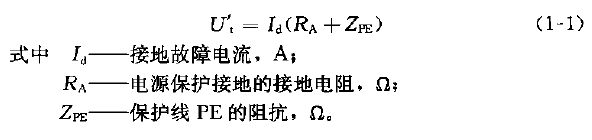

在圖1-12 (b)中,將電氣裝笪作接地保護,則故障時的接觸電壓為

從式(1-1)可知,電氣裝置作接地保護后,接觸電壓小于220V,電擊致死的危險性依然存在,雖然接觸電壓比無接地保 護在一定程度上減少。

在圖1-12 (c)中,將電氣裝置作總等電位聯結,如圖中虛線所示,發生上述接地故障時人體的接觸電壓將不再是電氣裝置與大地間的電位差,而是金屬外殼與等電位之間的電位差,接觸電壓僅為

U''t=IdZpe (1-2)

將式(1-2)與式(l-i)作比較,因遠小于歐姆,而Ra小于Zpe,明顯證明了作等電位聯結后減少電位差和防電擊的效果特別明顯。這一結論已被實渕所證實。

同樣道理,在TN系統內作總等電位聯結后,故障時的人體的接觸電壓也是它也是與接地電阻值大小無關,這里不再重述。

本文有電阻柜整理發布,轉載請注明!
